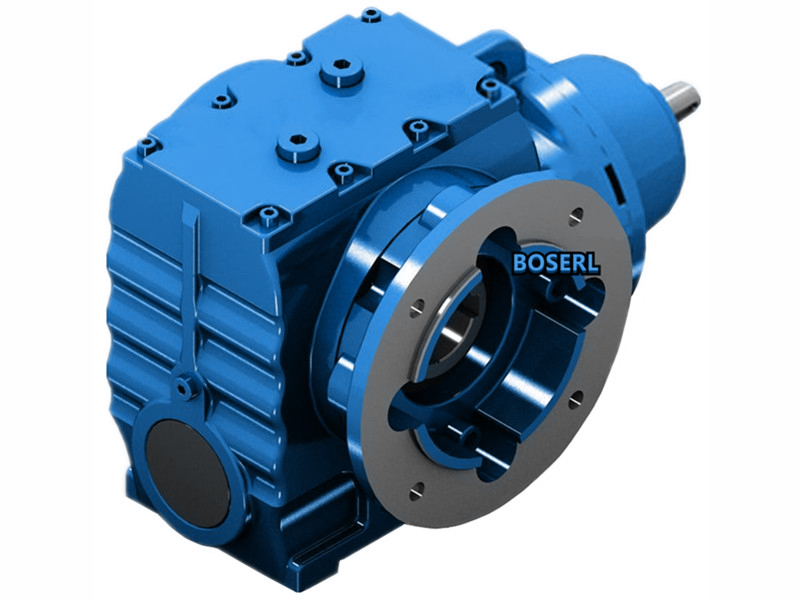

自鎖減速機在凹印機上的應用。另外，該凹印機還配備手動盤車保險，即在自鎖減速機出軸旁邊安裝個限位開關，當扳手套入蝸桿軸時，會同時壓到限位開關滾輪，這樣就保證了盤車時主電機處于斷電狀態，從而確保操縱職員的人身安全。印刷滾筒軸向調節時，自鎖伺服電機減速機一體機的蝸桿帶動蝸輪旋轉，并在內螺紋的使用下使軸產生軸向位移，因?yàn)檩S與花鍵軸通過軸承連在起，從而也使印版滾筒產生軸向位移，該機構實際使用效果很好，調節精度可達0.02-0.03毫米。同時，吹風機構的熱風溫度還可以根據印刷器的實際需求進行調節。傳紙滾筒:每個傳紙滾筒都有吹風機構，不僅能起到傳紙的作用，還能在傳紙過程中及時吹干印刷品表面的油墨印跡。

其齒輪傳動方式與多色膠印機基本相同，只是主電機和自鎖減速機的安裝位置有些不同，多色膠印機的主電機大多數安裝在整機旁邊的曠地上，然后通過皮帶輪傳動將主傳動力傳入整機，而該凹印機的主電機是通過法蘭直接與自鎖減速機相連，自鎖減速機再通過機座直接安裝在墻板上，因此傳動結構更加緊湊。下面重點先容其中幾個重要機構。凹印機操縱留意事項:在操縱時，切勿將手伸入機器運轉部位，尤其是夾緊輾;檢查機器時，必需關掉主控制柜上的主電源開關;該傳念頭構自鎖減速機第次使用或更換時，運轉-400小時后更換潤滑油，以后的換油周期小于或即是4000小時;主機啟動時，收放料牽引混、電機以及自鎖減速機泛起劇烈抖動伴隨巨大響聲此時留意檢查驅動電機的編碼器．?dāng)[輪電位器的齒輪間隙。前規可前后調節，且前規軸可調節成弓型。

單張雙色凹印機采用機組式裝配，由飛達、前規、側規、擺動式遞紙機構，第機組、傳紙滾筒、第二機組、收紙單元組成。 主傳念頭構:該凹印機采用變頻電機和同軸減速機實現主傳動，這兩個裝置直接與第色組上方的小直徑傳紙滾筒軸相接，主傳動力通過傳紙滾筒齒輪傳遞給壓印滾筒齒輪、傳紙滾筒齒輪等，直到傳至收紙滾筒。 印刷機組:該凹印機共有兩個獨立的印刷機組，每個印刷機組均由印版滾筒，壓印滾筒組成。遞紙牙排的擺動由共輒凸輪控制，因此即使擺動點固定，遞紙牙排也能上下移動，傳紙時遞紙牙排下移，回程時遞紙牙排上移，可保證走紙完成前不遇到紙張。 固然主傳動因?yàn)椴捎米枣i減速機，其傳動效率相對較低，且較易發燒，但這種設計也使得該凹印機手動盤車的形式異常新奇，這是由于自鎖減速機的輸入軸有兩個出軸，個與電機相連，另個用于手動盤車，手動盤車時，用扳手套入蝸桿軸并使其滾動，這樣來，僅憑人之力即可輕松盤動整機。此外，墨斗升降由液壓電機控制，刮墨裝置由伺服電機控制，在伺服電機正反轉，以及齒輪減速機和絲桿傳動的共同作用下，實現刮墨刀的往復運動，且往復速度和間隔可調http://www.knight-foundation.com/product/list-wolunwoganjiansuji-cn.html
